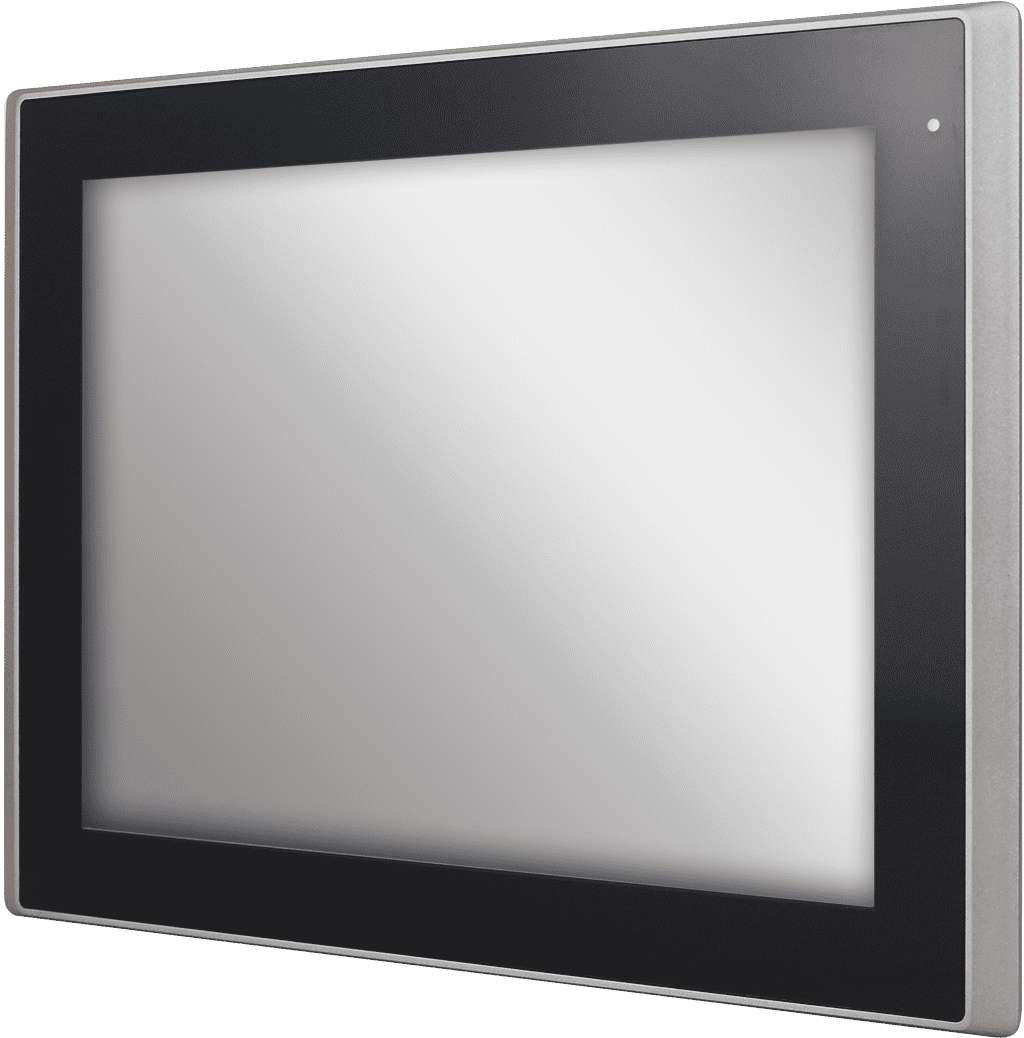

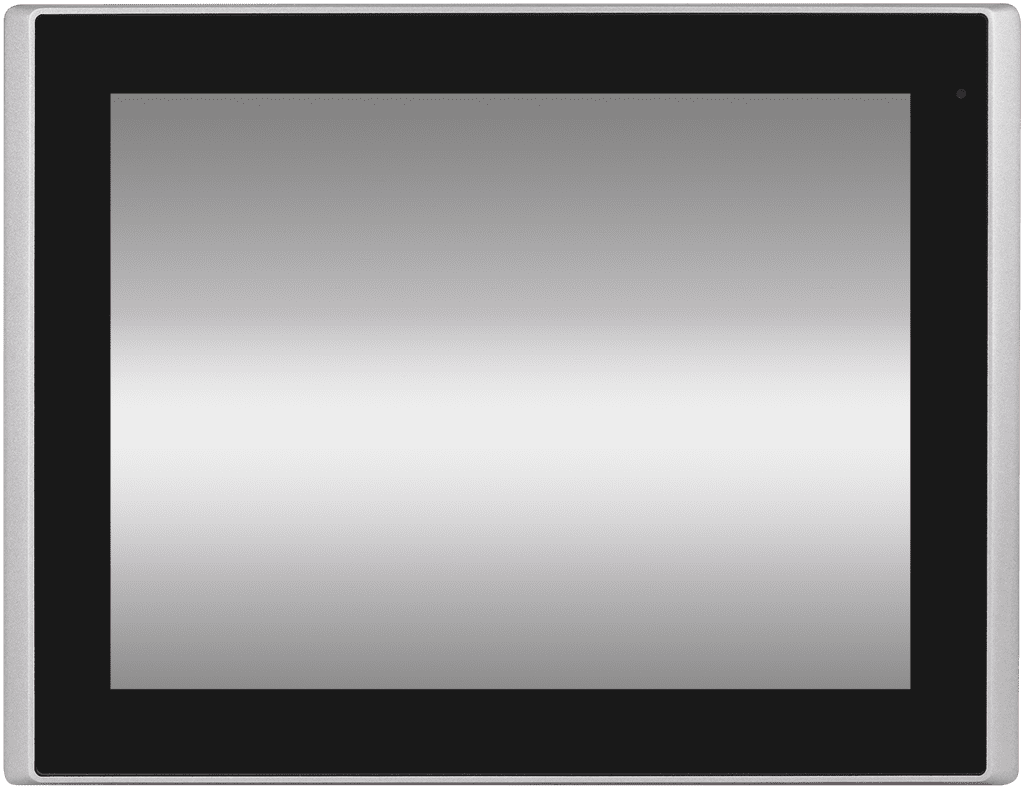

HAWK AP 12-S8 | Intel® Core™ i3-8145UE [RTW]

12.1" IP66 Human-Machine-Interface (HMI)

Das lüfterlose Design des Industrie Panel-PCs bietet Zuverlässigkeit rund um die Uhr mit stromsparenden Intel® 8th Gen. Core i3/i5-CPUs. Der projizierte kapazitive Touchscreen (PCT) der HAWK AP xx-S8 Serie unterstützt Multi-Touch, ist kratzfest und verfügt über Dual-LAN sowie serielle und USB-Funktionalität. Optional ist der Panel IPC auch mit resistivem Touch (RTW) erhältlich und somit für die Bedienung mit z.B. Schutzhandschuhen geeignet.

Key facts	• 12.1" ~ 32" • 8th Gen. Intel® Core™ i3/i5 • Max. 32GB DDR4 • IP66 • Kapazitiv, resistiv • Lüfterlos
Bildschirmdiagonale	12.1" • 15" • 15.6" • 17" • 18.5" • 19" • 21.5" • 32"
Seitenverhältnis / Auflösung	4:3 / 1024 x 768 (12.1") • 16:10 / 1280 x 800 (12.1" = 13") • 4:3 / 1024 x 768 (15") • 16:9 / 1920 x 1080 (15.6"; 18.5") • 5:4 / 1280 x 1024 (17"; 19") • 16:9 / 1920 x 1080 (21.5"; 32")
Touch	Kapazitiv (PCT) • Resistiv (RT) (12.1" - 21.5")
Schutzklasse	IP66, Frontblende
Front	Aluminium, silber
CPU	Intel® Core™ i5-8365UE, 4C/8T, 1.6GHz, 15W TDP • Intel® Core™ i3-8145UE, 2C/4T, 2.2GHz, 15W TDP
Chipsatz	Intel® Baytrail SoC - Embedded Long Life Chipset
RAM	1x DDR4 SO-DIMM Slot, bis zu 32GB DDR4 2400MHz
Festplatten-Schnittstellen	1x M.2 M Key Steckplatz (unterstützt PCIe/SATA 2242/2280, Standard 2242)

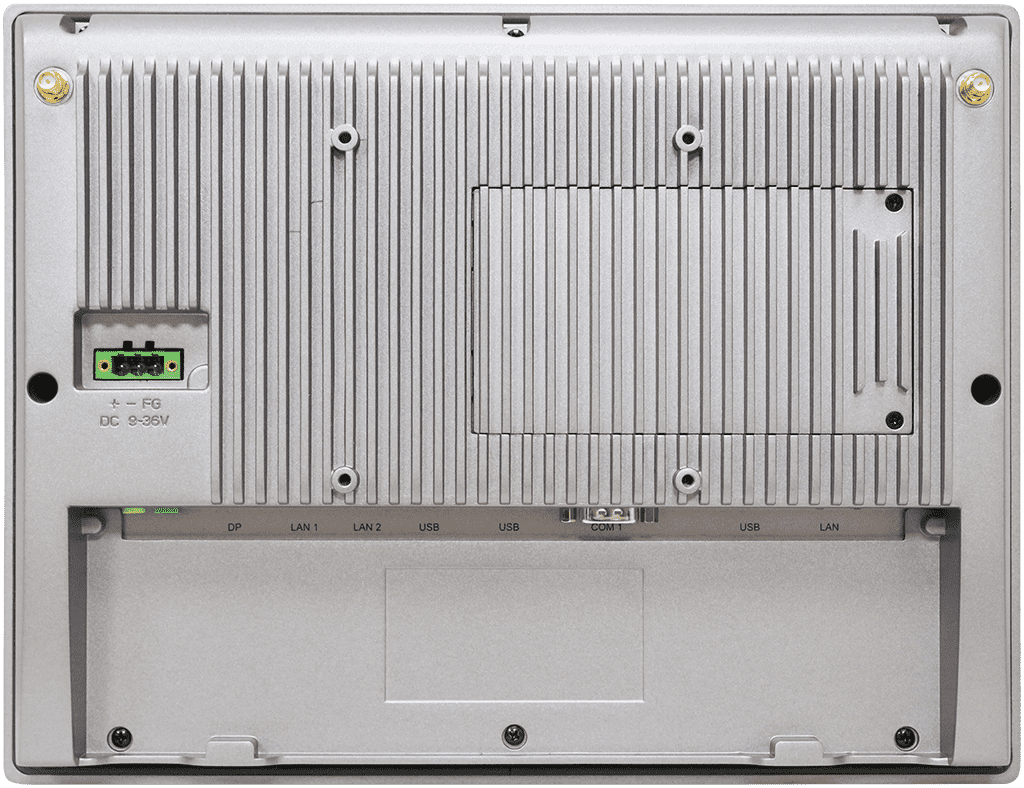

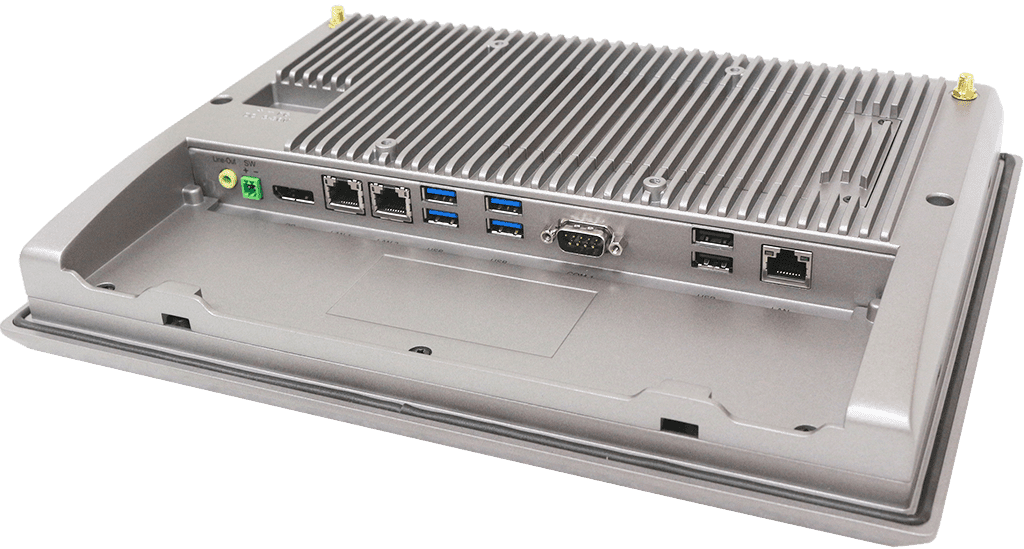

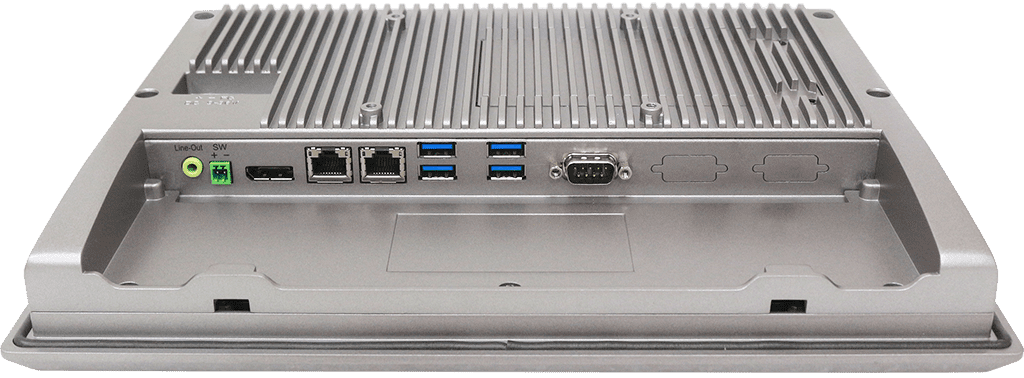

Schnittstellen	2x Gigabit-LAN RJ-45 • 4x USB 3.0 Typ A • 1x DB-9 Anschluss, einschließlich: 1x RS-232 (RTS, Rx, Tx, CTS), Pin1 - RTS/5V/12V wählbar über Jumper (COM1), Standard • Option: 1x RS-232 (Tx, Rx)/422/485 (COM2) - 1x DisplayPort - 1x Audio Line Out
PCI / PCIe / mini-PCIe	1x Interner mini-PCIe-Slot, Full-size • 1x Nano-SIM-Kartenhalter
Kühlung	Passiv, lüfterlos
Montage	Schaltschrankeinbau • VESA 100 x 100 • VESA 200 x 200 (32")
Betriebsspannung	DC 9V bis 36V (12.1" - 21.5") • AC 90V bis 264V (32")1x 3-poliger DC-Stromeingangsanschluss • 1x 2-polige Anschlüsse für Ein-/Ausschalttaste
Leistungsaufnahme	56W (12.1") • 50W (12.1" = 13"; 15") • 60W (15.6") • 86W (17") • 70W (18.5") • 82W (19") • 74W (21.5") • 75W (32")
Betriebssystem	Win10 IoT
Farbe (max.)	16.2M (12.1"; 15"; 15.6"; 17") • 16.7M (12.1" = 13"; 18.5"; 19"; 21.5"; 32")
Leuchtdichte /cd/m2	500 (12.1"; 32") • 600 (12.1" = 13") • 300 (15"; 18.5") • 450 (15.6") • 350 (17"; 19") • 250 (21.5")
Bildwinkel / H/V	178°/178° (12.1"; 18.5"; 21.5"; 32") • 176°/176° (15") • 170°/170° (12.1" = 13"; 15.6") • 170°/160° (17") • 170°/160° (19")
Lebensdauer Hintergrundbeleuchtung / hrs	50.000/30.000 (12.1") • 70.000 (15") • 50.000 (12.1" = 13"; 15.6"; 19"; 21.5"; 32") • 30.000 (17") • 50.000/40.000 (18.5)
Kontrastverhältnis	500:1/1000:1 (12.1") • 1000:1 (12.1" = 13"; 15"; 17"; 18.5"; 19"; 21.5") • 800:1 (15.6") • 3000:1 (32")
Betriebstemperatur	0° bis 50°C
Lagertemperatur	-30° bis 70°C
Lagerluftfeuchtigkeit	10% bis 95% @ 40°C, nicht kondensierend
Zertifikat	CE/FCC, Klasse A / UL
Gewicht / kg	2,8 (12.1") • 2,9 (12.1" = 13") • 4,4 (15") • 4,5 (15.6") • 6,3 (17") • 6,7 (18.5") • 7,3 (19") • 7,5 (21.5") • 17,4 (32")

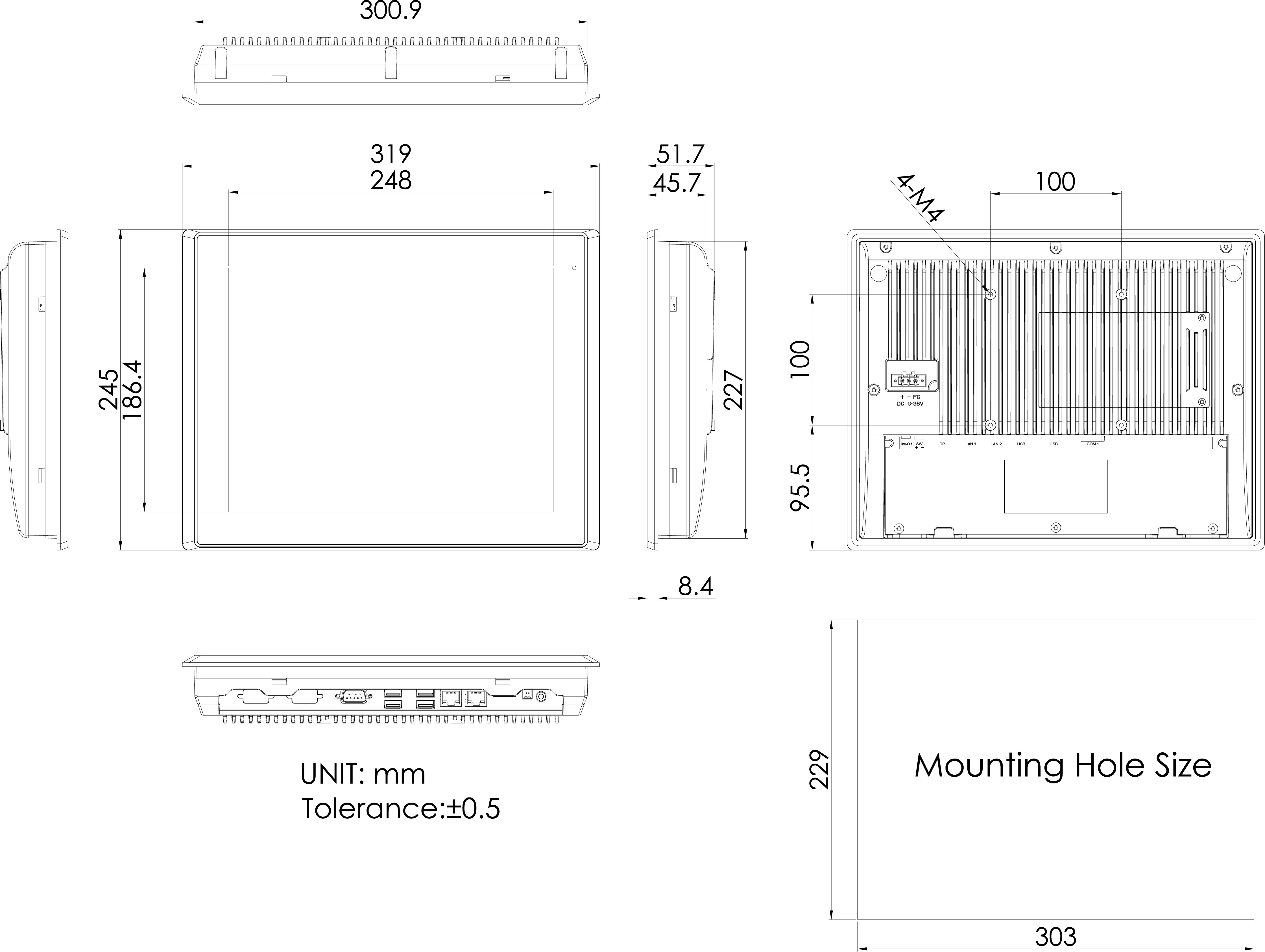

Maß / mm	319 x 245 x 51,7 (12.1") • 328 x 227 x 57,6 (12.1" = 13") • 410 x 310 x 54,67 (15") • 412 x 277,5 x 58,9 (15.6") • 439 x 348 x 64,8 (17") • 499,6 x 314,6 x 65,4 (18.5") • 468 x 380 x 64,8 (19") • 557,3 x 362,3 x 64,8 (21.5") • 810 x 490 x 65 (32")
Lieferumfang	Netzteil, 60W (12.1" - 21.5") • 3-pin Terminal-Stecker • Halteclips • Touchstift • Treiber-CD
